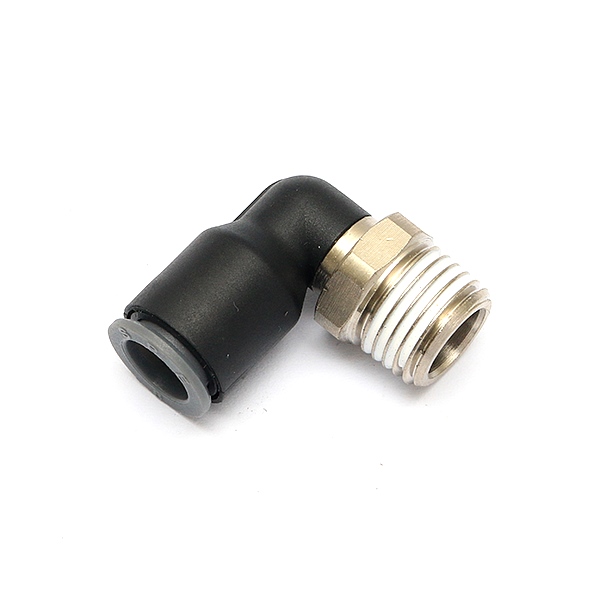

螺纹快插接头

螺纹快插接头

,L型90°弯通接头,体积小巧,塑件主体采用尼龙料,耐温耐压高,爆破压力可达5Mpa。可旋转本体,配合管路的安装,接头内的不锈钢夹持抓能够牢固地固定气管,而不会损坏其表面。可以安全地吸收振动和压力波动。丁腈橡胶密封圈能够确保在标准外径气管与接头主体间进行完全密封。标准气管适合与压缩空气和真空一起使用。

产品内容介绍

螺纹快插接头,L型90°弯通接头,体积小巧,塑件主体采用尼龙料,耐温耐压高,爆破压力可达5Mpa。可旋转本体,配合管路的安装,接头内的不锈钢夹持抓能够牢固地固定气管,而不会损坏其表面。可以安全地吸收振动和压力波动。丁腈橡胶密封圈能够确保在标准外径气管与接头主体间进行完全密封。标准气管适合与压缩空气和真空一起使用。据研究测试,该螺纹快插接头温度在-20~+60℃间,工作温度为0~10℃时,最大为15Bar,最大工作压力与搭配的塑料管种类有关。


产品特性:

(1)直角接头/弯通接头/L型两通接头/BL直角接头。

(2)外观小巧精美,塑件主体采用工程塑料,铜件主体采用黄铜镀镍。

(3)产品耐温耐压高,爆破压力可达5Mpa。

(4)可旋转本体,配合不同角度管路的安装。

(5)管子与接头主体可360°旋转,且不损伤管子,适合不同角度的安装要求。

(6)丁腈橡胶密封圈能够确保在标准外径气管与接头主体间进行完全密封。标准气管适合与压缩空气和真空一起使用。


产品规格:

适用范围 压缩空气、真空、水
真空能力 755mmHg(99%真空)
工作温度 -20~+60℃
工作压力 工作温度为0~10℃时,最大为15Bar,最大工作压力与搭配的塑料管种类有关。
使用材料 工程塑料,黄铜镀镍,丁腈橡胶,不锈钢


推荐最大扭矩

(BSPP、M3、M5、M7)

螺纹 M3×0.5 M5×0.8 M7×1 G1/8” G1/4” G3/8” G1/2”
m.daN 0.06 0.16 0.8 0.8 1.2 3 3.5

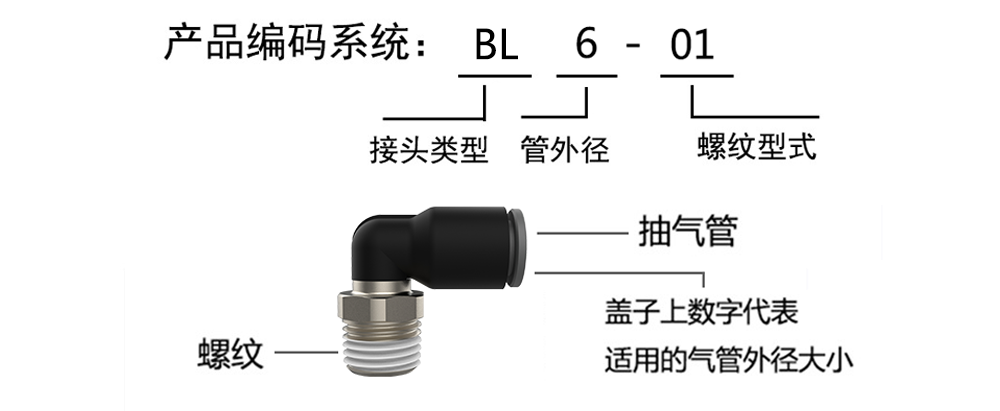

产品编码

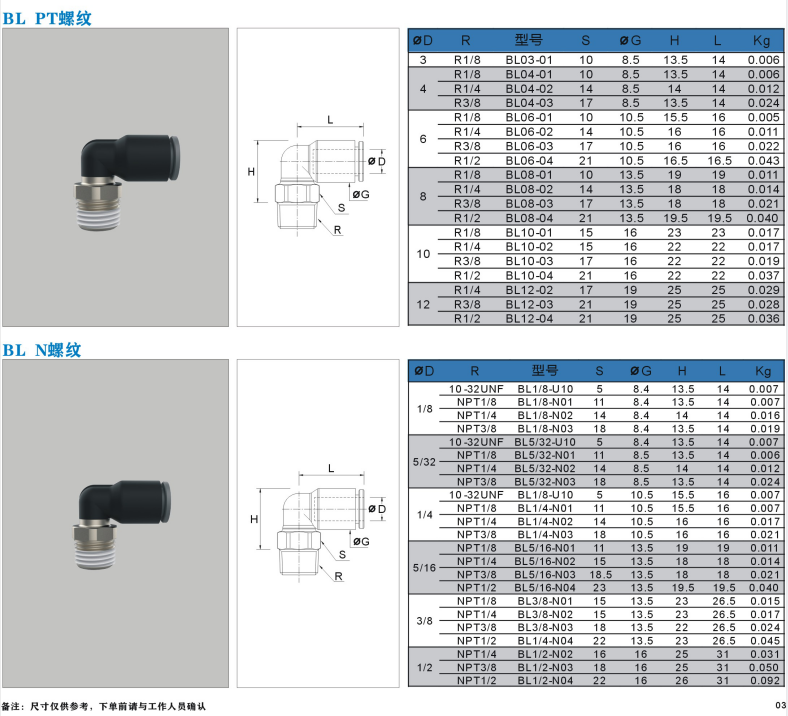

BL尺寸图

型号:BL 材质:黄铜镀镍、工程塑料、丁腈橡胶
工作温度:-20℃/+60℃ 适用介质:压缩空气、真空、水
最大运行压力:15 Bar 真空额定压力:755 mmHg(99%真空)
适合管子外径:Ø4、Ø6、Ø8、Ø10、Ø12、Ø1/8、Ø5/32、Ø1/4、Ø5/16、Ø3/8、Ø1/2
连接螺纹:R1/8、R1/4、R3/8、R1/2、10-5/32、NPT1/8、NPT1/4、NPT3/8、NPT1/2
气管气动接头使用注意事项:
1、要确认管子切断面垂直,管子外周无伤痕以及管子未成椭圆形。
2、插接管子时一定要插到接头的底部,管子着未插到底有可能会导致漏气。
3、管子接装好后,要拉一下管子确认管子拔不出接头。
4、请不要用于流体以外的用途。
5、使用时不要超过最高使用压力。
6、不要在使用温度范围以外使用,防止造成密封材料的变形,易导致形成泄露。
7、不要进行人为的击打、弯曲、拉伸、防止造成破损。
8、不要在混入金属粉或砂尘等地方使用,如附着杂物会造成工作不良或泄漏。
拆卸时注意事项:
1、使用合适工具,使用管接头的外六角部分拆卸管接头。
2、去除与管接头配合相对方粘附的密封材料。防止粘附着的密封材料可能会进入周边元件,导致故障。
