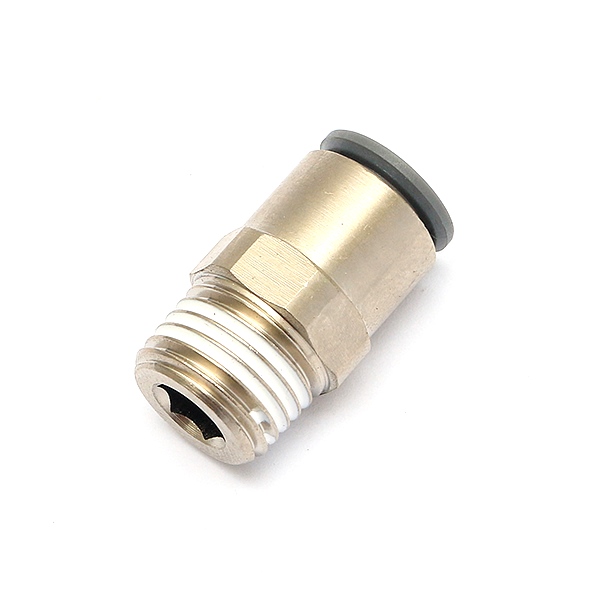

直通快速接头

直通快速接头

直通接头,外观小巧灵动,呈流线型,节省安装空间。直通接头含内外两个六角,更便于产品的安装。耐压高,耐温耐高压,爆破压力可达5Mpa。

产品内容介绍

我们这款直通快速接头的接头体积相对于其他直通接头会比较小了,它的外形及优异的调节功能、调节方式的多样化非常适用于一般气动的应用。内外两个六角,不仅减少泄压的承接,而且适合不同角度的安装要求。此款产品编码为BC6-01,BC为接头类型,6为管外径,01为螺纹型式。产品的盖子上数字代表适用的气管外径大小。


产品特性:

(1)外观小巧灵动,整体呈流线型,节省安装空间。

(2)正负压一样,更适用于真空设备,减少泄压,达到节能。

(3)螺纹直通快插接头含内外两个六角,更便于产品的安装。

(4)管子与接头主体可360°旋转,且不损伤管子,适合不同角度的安装要求。


产品规格:

适用范围 压缩空气、真空、水
真空能力 755mmHg(99%真空)
工作温度 -20~+60℃
工作压力 工作温度为0~10℃时,可达15Bar,具体工作压力与搭配的塑料管种类有关。
使用材料 工程塑料,黄铜镀镍,丁腈橡胶,不锈钢

推荐最大扭矩

(BSPP、M3、M5、M7)

螺纹 M3×0.5 M5×0.8 M7×1 G1/8” G1/4” G3/8” G1/2”
m.daN 0.06 0.16 0.8 0.8 1.2 3 3.5

产品编码

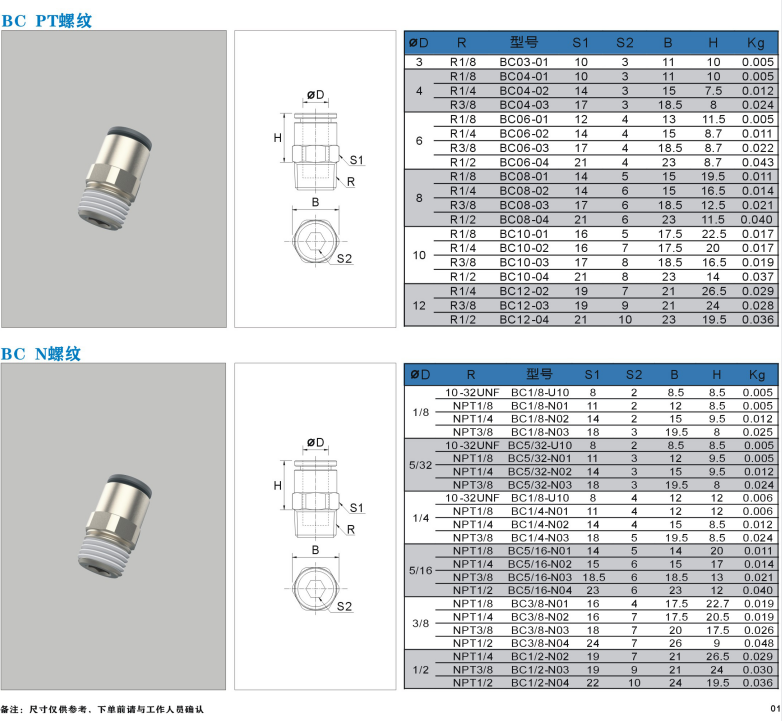

BC尺寸图

型号:BC 材质:黄铜镀镍、工程塑料、丁腈橡胶
工作温度:-20℃/+60℃ 适用介质:压缩空气、真空、水
最大运行压力:15 Bar 真空额定压力:755 mmHg(99%真空)
适合管子外径:Ø4、Ø6、Ø8、Ø10、Ø12、Ø1/8、Ø5/32、Ø1/4、Ø5/16、Ø3/8、Ø1/2
连接螺纹:R1/8、R1/4、R3/8、R1/2、10-5/32、NPT1/8、NPT1/4、NPT3/8、NPT1/2
气管气动接头使用注意事项:
1、要确认管子切断面垂直,管子外周无伤痕以及管子未成椭圆形。
2、插接管子时一定要插到接头的底部,管子着未插到底有可能会导致漏气。
3、管子接装好后,要拉一下管子确认管子拔不出接头。
4、请不要用于流体以外的用途。
5、使用时不要超过最高使用压力。
6、不要在使用温度范围以外使用,防止造成密封材料的变形,易导致形成泄露。
7、不要进行人为的击打、弯曲、拉伸、防止造成破损。
8、不要在混入金属粉或砂尘等地方使用,如附着杂物会造成工作不良或泄漏。
拆卸时注意事项:
1、使用合适工具,使用管接头的外六角部分拆卸管接头。
2、去除与管接头配合相对方粘附的密封材料。防止粘附着的密封材料可能会进入周边元件,导致故障。
